1.if…else…分支结构例子程序

首先来写一个简单的C语言代码例子，然后对例子代码进行介绍。例子代码如下：

#include <stdio.h>

int main()
{
	int a=0,b=1,c=2;

	if (a>b)
	{
		printf("%d \r\n",a);
	}
	else if(b <= c)
	{
		printf("%d \r\n",b);
	}
	else
	{
		printf("%d \r\n",c);
	}
	return 0;
}

2.逆向分析解析

上述代码非常短且很简单，用IDA看其反汇编代码。固定模式的头部和尾部省略不看，主要看其关键的反汇编代码，如下：

1
2
3

.text:00401028                 mov     [ebp+var_4], 0
.text:0040102F                 mov     [ebp+var_8], 1
.text:00401036                 mov     [ebp+var_C], 2

以上3行反汇编代码是对定义的变量的初始化，在IDA中可以通过快捷键将其命名。将以上3个变量重命名后，看其余的反汇编代码，如下：

.text:0040103D                 mov     eax, [ebp+var_4]
.text:00401040                 cmp     eax, [ebp+var_8]
.text:00401043                 jle     short loc_401058
.text:00401045                 mov     ecx, [ebp+var_4]
.text:00401048                 push    ecx
.text:00401049                 push    offset Format   ; "%d \r\n"
.text:0040104E                 call    _printf
.text:00401053                 add     esp, 8
.text:00401056                 jmp     short loc_401084
.text:00401058 ; ---------------------------------------------------------------------------
.text:00401058
.text:00401058 loc_401058:                             ; CODE XREF: _main+33j
.text:00401058                 mov     edx, [ebp+var_8]
.text:0040105B                 cmp     edx, [ebp+var_C]
.text:0040105E                 jg      short loc_401073
.text:00401060                 mov     eax, [ebp+var_8]
.text:00401063                 push    eax
.text:00401064                 push    offset Format   ; "%d \r\n"
.text:00401069                 call    _printf
.text:0040106E                 add     esp, 8
.text:00401071                 jmp     short loc_401084
.text:00401073 ; ---------------------------------------------------------------------------
.text:00401073
.text:00401073 loc_401073:                             ; CODE XREF: _main+4Ej
.text:00401073                 mov     ecx, [ebp+var_C]
.text:00401076                 push    ecx
.text:00401077                 push    offset Format   ; "%d \r\n"
.text:0040107C                 call    _printf
.text:00401081                 add     esp, 8
.text:00401084
.text:00401084 loc_401084:                             ; CODE XREF: _main+46j
.text:00401084                                         ; _main+61j

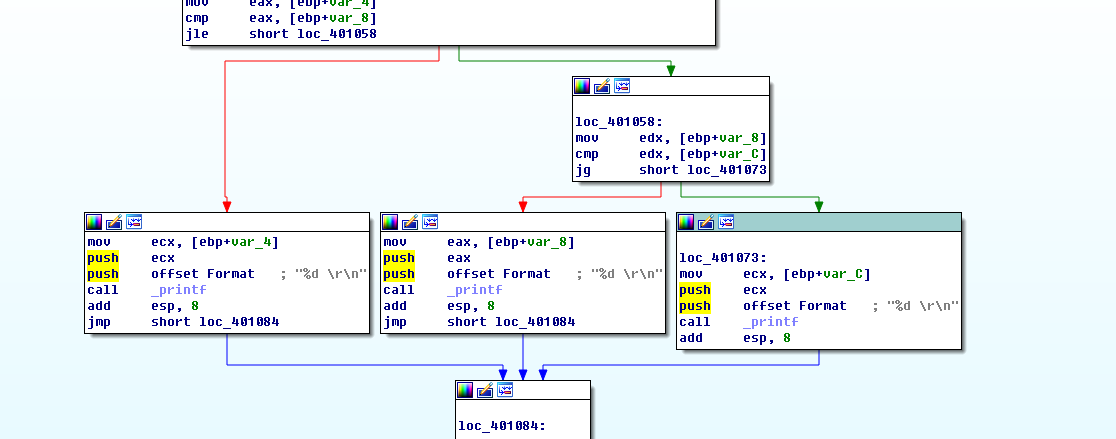

将以上反汇编分为3段进行观察，第1段的地址范围是0040103D至00401056，第2段的地址范围是00401058至00401071，第3段的地址范围是00401073至00401081.除了第3段代码外，前面两段的代码有一个共同的特征：cmp/jxx/printf/jmp。这部分功能的特征就是if…else的特征所在。看一下IDA绘制的该段反汇编代码的反汇编流程结构，如下图所示：

在C语言代码中，影响程序流程的是两个关键的比较，分别是“>”和“<=”。在反汇编代码中，影响主要流程的是两个条件跳转指令，分别是“jle”和“jg”。在C语言代码中，“>”（大于号）在反汇编中对应的是“jle”（小于等于则跳转），“<=”（小于等于号）在反汇编中对应的是“jg”（大于则跳转）。
注意观察00401043和0040105E这两个地址，jxx指令会跳过紧接其后的指令部分，而跳转的目的地址上面都有一条jmp无条件跳转指令。也就是说，jxx和jmp之间的部分是C语言代码中比较表达式成功后执行的代码。在反汇编代码中，如果条件跳转指令没有发生跳转后，执行完相应的指令后会执行jmp指令跳到某个地址。注意观察，两条jmp指令跳转的目的地址都是0040084。

3.if…else…结构小结

从例子中可以找出C语言if…else…结构与反汇编代码的对应结构，如下：
;初始化变量
mov xxx, xxx
mov xxx, xxx
;比较跳转
cmp xxx, xxx
jxx _else if
;一系列处理指令
……
jmp _if_else 结束位置

_else_if:
mov xxx, xxx
;比较跳转
cmp xxx, xxx
jxx _else
;一系列处理治理
......
jmp _if_else结束位置
_else:
;一系列处理指令
......
_if_else 结束位置：

以上就是if…else分支结构的大体形式。

下接：switch结构分析
